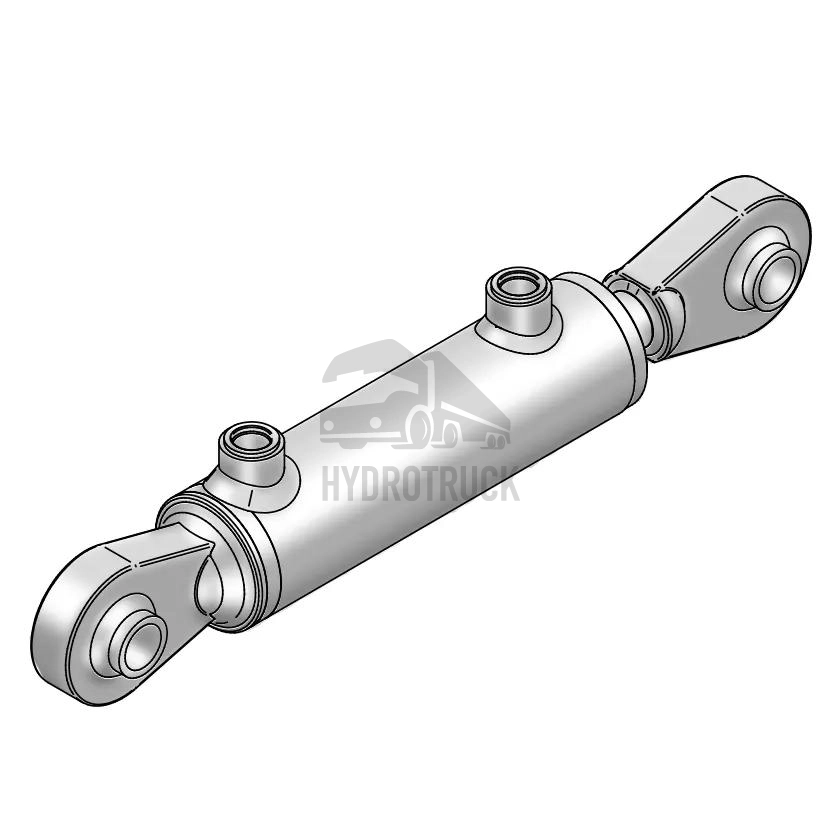

Dvojčinný hydraulický válec Contarini HM15500500 s průměrem pístu 80 mm, pístnicí 50 mm a zdvihem 500 mm. Provedení s kulovými oky na obou koncích, připojením G 1/2" a zástavbovou délkou 810 mm mezi středy ok v zasunutém stavu. Maximální tlak řady 250 bar; přípustné zatížení je nutné ověřit podle konkrétní aplikace.

Hydraulický válec Contarini HM15500500 řady HM1 slouží k převodu hydraulického tlaku na přímočarý pohyb. Dvojčinné provedení umožňuje hydraulicky ovládané vysouvání i zasouvání pístnice, a tedy práci v tlaku i tahu.

Uchycení pomocí kulových ok

Na straně těla i pístnice jsou kulová oka zemědělského typu. Umožňují kloubové připojení k mechanismu a přizpůsobení úhlu při jeho pohybu. Řada HM1 se využívá zejména v zemědělské technice; další použití závisí na požadovaných rozměrech, zatížení a způsobu montáže.

Ocelové tělo a chromovaná pístnice

Trubka válce je vyrobena z oceli St 52.3 podle DIN 2393 s tolerancí vnitřního průměru H9. Pístnice z oceli C45 / SAE 1045 má chromovaný povrch s tloušťkou vrstvy 25 ± 5 μm.

Co ověřit při výběru náhradního válce

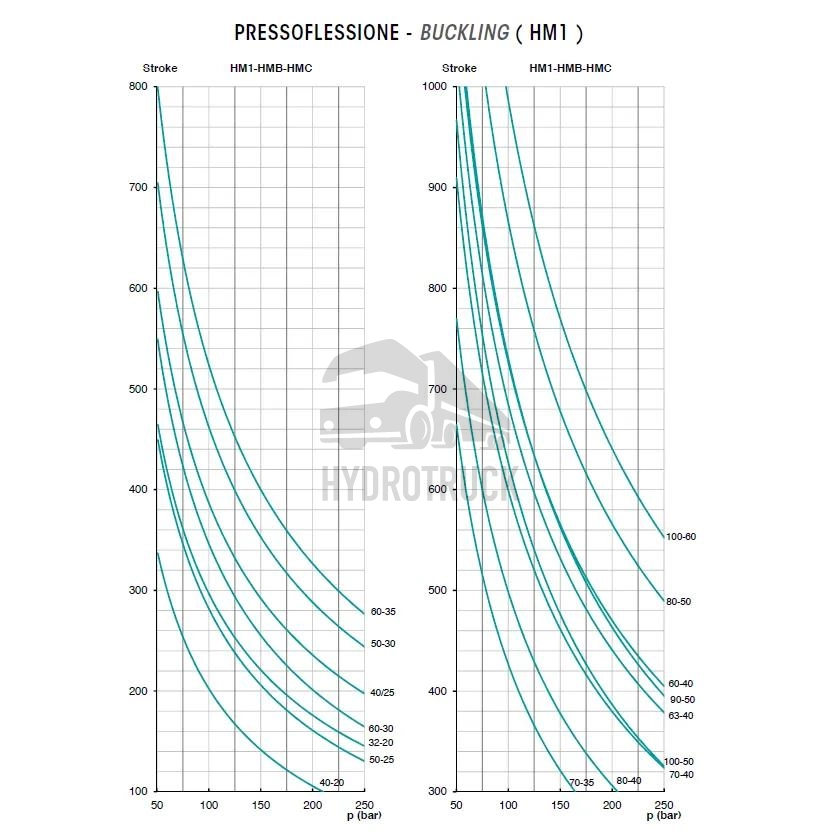

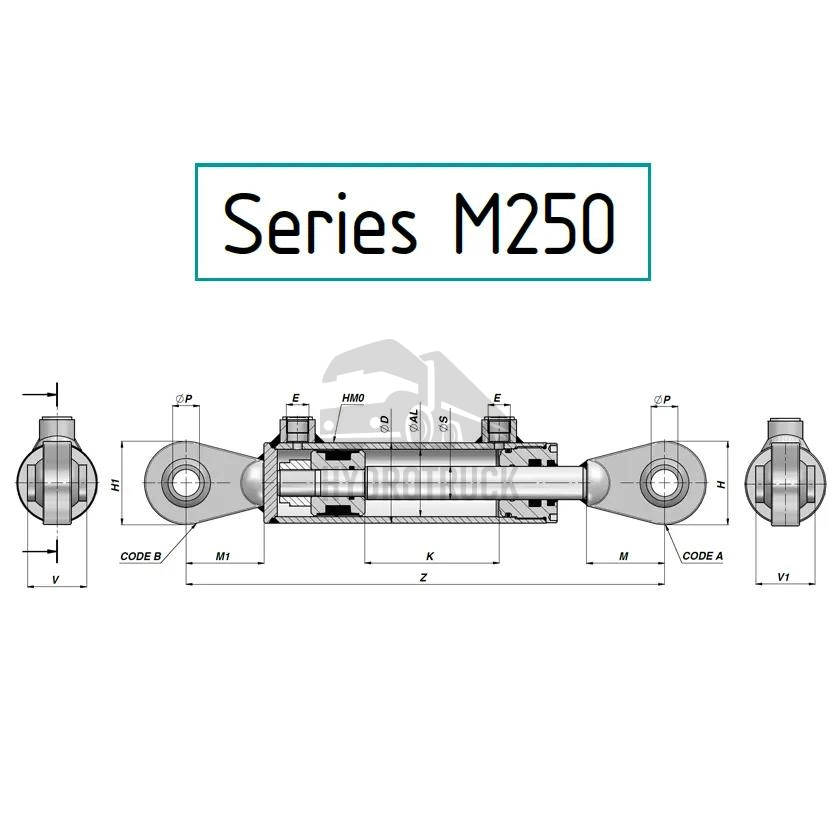

Porovnejte zdvih, rozteč uchycení v zasunutém a vysunutém stavu, rozměry ok, hydraulické připojení a požadovanou sílu. Shodný zdvih sám o sobě nezaručuje zaměnitelnost. Při návrhu je nutné zohlednit také vzpěr pístnice a zabránit jejímu bočnímu zatěžování.
